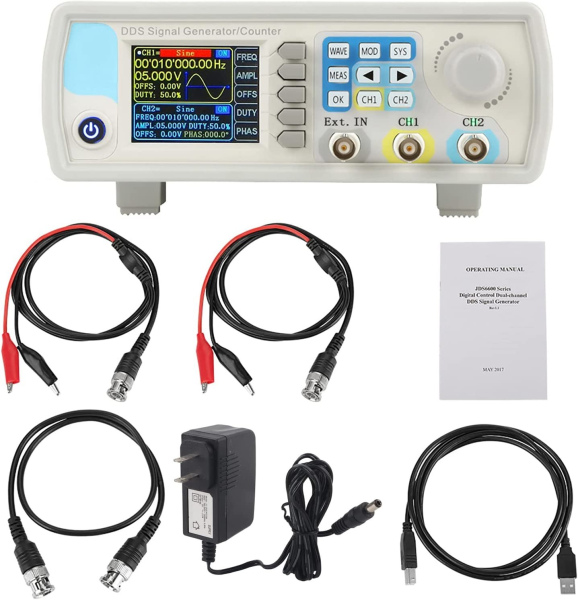

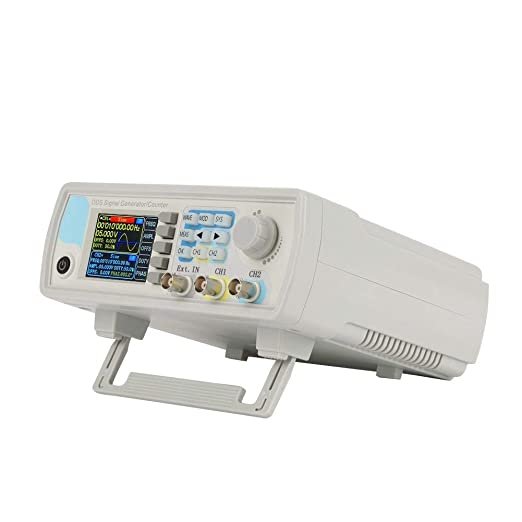

Generador de señales de doble canal


Características y especificaciones:

El generador de señales de función de doble canal de esta serie es un generador de señales multifuncional con gran precisión y rendimiento. Adopta circuitos integrados FPGA a gran escala, microprocesador MCU de alta velocidad y oscilador de gran precisión como base del circuito interno para que las señales sean más estables. El proceso SMT mejora ampliamente la antiinterferencia y la durabilidad del instrumento. Tiene una señal DDS de doble canal completamente independiente y una salida de nivel TTL. Puede generar señales de onda sinusoidal, de triángulo, cuadrada, de sierra y de pulso, ruido blanco,etc. Este instrumento es una combinación perfecta de gran facilidad de uso, excelentes parámetros técnicos y múltiples funciones a la hora de generar señal, analizar la forma de onda, medir parámetros y utilizar aspectos. Es un gran instrumento de prueba o medición para ingenieros electrónicos, enseñanza, investigación y laboratorios electrónicos.

Características principales:
• Pantalla LCD en color TFL de 2,4 pulg. y 320 x 240. Muestra simultáneamente parámetros de CH1 y CH2
• Reproduce patrones de forma de onda personalizados
• Teclas de silicona suaves en lugar de teclas clásicas. Alta sensibilidad y uso cómodo
• Tecnología de síntesis digital directa DDS para generar una señal de salida de distorsión baja, precisa y estable
• Frecuencia de salida máxima (onda sinusoidal) de hasta 60 MHz, frecuencia de muestreo de 266 MSa/s y resolución vertical de 14 bits.
• Salida de canales dobles completamente independientes, sincronización de funcionamiento y diferencia de fase ajustable
• Gran mejora para rendimiento de onda cuadrada, rango de frecuencia cuadrada de hasta 15 MHz sin distorsión
• 60 grupos de función de almacenamiento de onda arbitraria, la profundidad de memoria de cada grupo es de 2048 x 14 bits
• Precisión de frecuencia de una magnitud máxima de 10^(-6). La resolución de frecuencia de rango total es de 0,01 uHz
• La resolución de amplitud mínima puede alcanzar 1mV y el rango de amplitud es 0 Vpp - 20 Vpp
• El ciclo de trabajo de cada canal se puede ajustar de manera independiente de 0,1 - 99,9 % y la resolución de ajuste es de 0,1 %

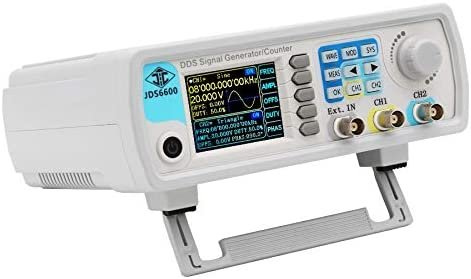

Modelo: JDS6600-60M

Características de la frecuencia:
• Rango de frecuencia sinusoidal: 0~60 MHz
• Rango de frecuencia cuadrada: 0~15 MHz
• Rango de frecuencia triangular: 0~15 MHz
• Rango de frecuencia de pulso: 0~6 MHz
• Rango de frecuencia digital TTL: 0~6 MHz
• Rango de frecuencia de onda arbitraria: 0~6 MHz
• Tiempo de incremento de cuadrado: = 15 nS
• Rango de ajuste de anchura de pulso: 30 nS - 4000 S
• Resolución de frecuencia mínima: 0,01µHz(0,00000001 Hz)
• Precisión de la frecuencia: ± 20 ppm
• Estabilidad de la frecuencia: ± 1 ppm/3 h

Características de la forma de onda
• Forma de onda: Sinusoidal, cuadrada, triangular, de pulso (corrección de ciclo de trabajo, anchura de pulso y duración de ciclo ajustable), onda arbitraria, CMOS, nivel CC, media onda, onda completa, escalera positiva, escalera inversa, ruido, subida exponencial, caída exponencial, pulso de Cink, pulso de Lorentx y 60 tipos de formas de onda definidas por el usuario.
• Resolución vertical de forma de onda: 14 bits
• Frecuencia de muestreo de forma de onda: 266 MSa/s
• Longitud de forma de onda: 2048 puntos
• Supresión sinusoidal-armónica: = 45 dBc(>1 MHz); = 40 dBc(1 MHz~20 MHz)
• Distorsión sinusoidal-armónica total: >0,8 %(20 Hz~20 kHz,0dBm)
• Cuadrada y pulso - Exceso (Cuadrada): = 5 %
• Cuadrada y pulso - Intervalo de ciclo de trabajo (Pulso): 0,1 - 99,9 %
• Onda de rampa – Linealidad: = 98 %(0,01 Hz~10 kHz)

Características de salida:
• Rango de amplitud: Frecuencia > 30 MHz, 0 - 5 Vpp
• Resolución de amplitud: 1 mV
• Estabilidad de amplitud: ±0,5 %/5 h
• Llanura de amplitud: ±5 %(>10 MHz); ±10%(>10 MHz)

Características de la forma de onda
• Impedancia de salida: 50 O ±10 %(típica)
• Protección: Protegido contra cortocircuito de 60 s

- Desplazamiento de CC-
• Rango de ajuste de desplazamiento: 0 < Amplitud de salida = 0,2V, - 0,25 V~0,25 V.
• Resolución de desplazamiento: 0,01 V

Características de la fase:
• Rango de ajuste de fase: 0~359,9o
• Resolución de fase: 0,1o

- Salida TTL/COMS-
• Nivel bajo: <0,3 V
• Nivel alto: 1 - 10 V
• Tiempo de caída/subida de nivel: = 20 ns

Funciones de medición externa:
• Función de medición de frecuencia - Rango de medición de frecuencia: 1 Hz~100 MHz
• Función de medición de frecuencia - Precisión de las medidas: Tiempo de apertura ajustada continuamente entre 0,1 s~10 s
• Función de contador - Área de conteo: 0-4294967295
• Función de contador - Modo acoplado: 2 modos de acoplamiento, CC y CA
• Función de contador - Modo de conteo: Funcionamiento manual
• Rango de voltaje de señal de entrada: 2 – 20 Vpp
• Medición de anchura de pulso: 0,01 us (resolución), 20 s (tiempo máx. de medición)
• Medición de periodo: 0,01 us (resolución), 20 s (tiempo máx. de medición)

Funciones de barrido:
• Canal de barrido: CH1 o CH2
• Tipo de barrido: Barrido lineal, barrido de registro
• Tiempo de barrido: De 0,1 s a 999,9 s
• Rango de configuración: Definido arbitrariamente entre punto de inicio y punto de parada
• Dirección de barrido: Hacia adelante, hacia atrás y de ida y vuelta

Parámetros técnicos generales:
• Tipo de pantalla: LCD en color TFT de 2,4 pulg.
• Almacenamiento y carga - Cantidad: 100 grupos
• Almacenamiento y carga – Ubicación: 00 a 99 (extraer 00 datos de colocación en el estado de activación)
• Onda arbitraria - Cantidad: 1 a 60 grupos en total (activación predeterminada de 15 grupos)
• Modo de interfaz: USB a interfaz de serie
• Interfaz de extensión: Hay una interfaz de serie de modo de nivel TTL que resulta práctica para un desarrollo secundario.
• Velocidad de comunicación - Adoptar estándar: 115 200 bps
• Protocolo de comunicación - Adoptar comando: Modo de línea, protocolo abierto
• Fuente de alimentación: CC 5 V±0,5 V
• Proceso de fabricación: Tecnología de montaje en superficie, circuito integrado a gran escala, alta fiabilidad, larga vida útil
• Tono de aviso: El usuario puede activarlo o desactivarlo mediante el procedimiento correcto
• Características de funcionamiento: Funcionamiento con botones, ajuste continuo de control
• Condiciones ambientales: 990 g
• Tamaño: 24 x 21 x 9,5 cm
