CARACTERISTICAS:
Tecnología de síntesis Digital directa (DDS), 2 canales de salida independientes.
Resolución de alta frecuencia, resolución de rango completo es de 1uHz.
32 tipos de formas de onda estándar, 8 grupos de formas de onda arbitraria.
40 grupos de almacenamiento y recuperación de parámetros del usuario.
Múltiples funciones de modulación: FM, FSK, ASK, PSK.
La frecuencia cambia a valores estables al instante con una fase y amplitud constante.
Barrido de frecuencia, barrido de amplitud y funciones de ráfaga.
Contar la frecuencia, el período, el valor de amplitud RMS o el valor de pico a pico.
Protección contra sobretensión, sobrecorriente, cortocircuito de salida y Voltaje Inverso.
El voltaje de entrada es conmutable (AC110V/AC220V) a través del interruptor en la parte posterior del instrumento.
Con RS232 interfaz


ESPECIFICACIONES:

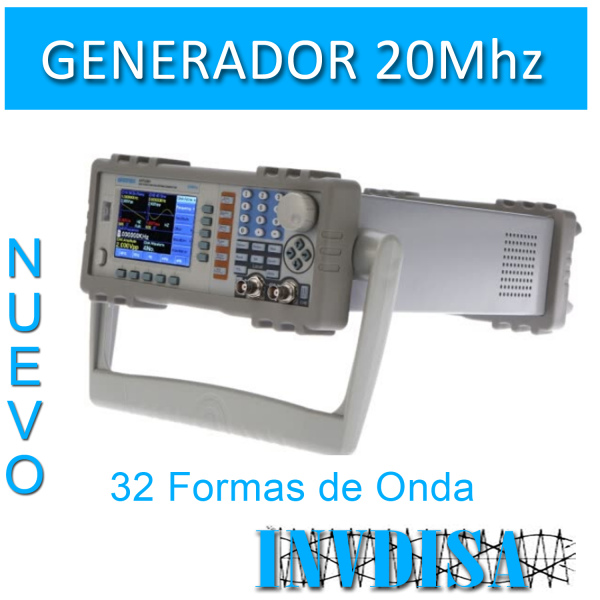

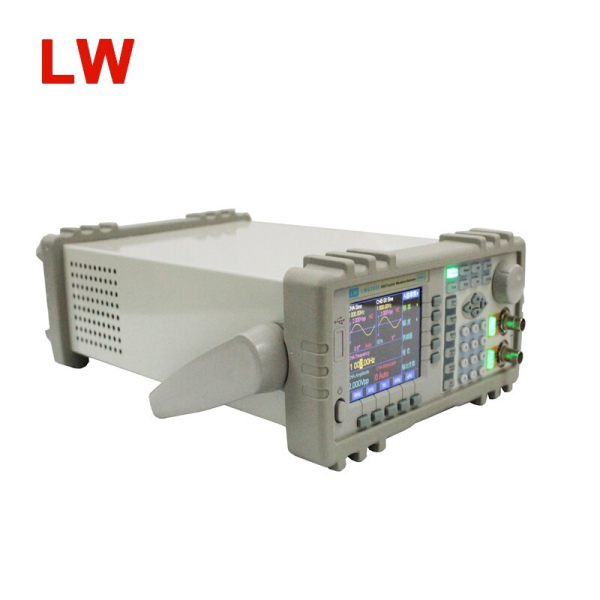

Modelo ATF20B +
Una salida características
De forma de onda
Forma de onda de tipo 32 tipos como seno, cuadrado, triángulo, pulso, etc. + 8 grupos de formas de onda arbitraria
Forma de onda Longitud 1024 puntos
Frecuencia de muestreo 100 MSa/s
Resolución Vertical 8 bits
Rechazo armónico (seno) >40dBc (<1 MHz) > 35dBc (1 MHz - 20 MHz)
Distorsión Total (seno) < 1% (20Hz - 200 kHz)
Subida/caída del tiempo de cuadrado < 35ns
Overshoot <10%
Plaza Ciclo de servicio 1% ~ 99%
Frecuencia
Rango de frecuencia de 1uHz
frecuencia máxima (seno), 1uHz - 5MHz
(cuadrado), 1uHz - 1 MHz (otras formas de onda)
Frecuencia resolución 1uHz

Amplitud
Gama de amplitud 2 mVpp - 20Vpp 1uHz - 10 MHz (alta impedancia)
2 mVpp - 15Vpp 10 MHz - 15 MHz (alta impedancia)
2 mVpp - 8Vpp 15 mHz - 20 MHz (alta impedancia)
La amplitud de la resolución 20 mVpp (amplitud> alrededor de 2 Vpp),
2 mVpp (amplitud < alrededor de 2Vpp)
Amplitud de precisión +- (1% + 2 mVrms) (alta impedancia, 1 kHz, sinusoidal)
Amplitud de la planeidad +- 5% (<10 MHz) +- 10% (> 10 MHz)
La amplitud de la estabilidad +- 0.5% / 3 horas
Impedancia de salida 50 Ohm
OFFSET
Offset de +-10 V (alta impedancia, atenuación 0dB)
Offset de resolución 20 mVdc
Offset de precisión +- (1% + 20 mVdc)
Barrido
Barrido tipo La frecuencia o amplitud de barrido
Barrido de Libre para configurar los puntos de inicio y parada
Barrido 10 ms - 900 s
Barrido de modo Arriba, abajo, arriba-abajo, simple
FM
Señal Canal de una señal
Señal moduladora Señal interna del canal B o señal externa
FM profundidad 0% - 20%
SHIFT KEYING
FSK Libre para establecer la frecuencia de transporte y salto
Preguntar Libre para establecer la amplitud del portador y del salto
PSK Fase de salto: 0 ~ 360 °, resolución máxima: 1 °
Alternativa de 10 ms - 60 s
BURST
Ráfaga de contar 1 - 65000 ciclos
Modo ráfaga Interno, externo, único
Salida B características
De forma de onda
Forma de onda de tipo 32 tipos, como seno, cuadrado, triángulo, pulso, etc. + 8 grupos de formas de onda arbitraria
Forma de onda Longitud 1024 puntos
Frecuencia de muestreo 12,5 MSa/s
La amplitud de la resolución 8 bits
Plaza Ciclo de servicio 1% ~ 99%
Frecuencia
Rango de frecuencia de 1uHz - 1 MHz (sine) 1uHz - 100 kHz (otras formas de onda)
Frecuencia resolución 1uHz
Amplitud
Gama de amplitud 50 mVpp - 20Vpp (alta impedancia)
La amplitud de la resolución 20 mVpp
Impedancia de salida 50 Ohm


Lista de paquetes:
1 * generador de función
1 * Cable de prueba Q9
1 x Cable de prueba Q9 BNC-Clips
1 * RS232 Cable
1 * línea de potencia
1 * CD
