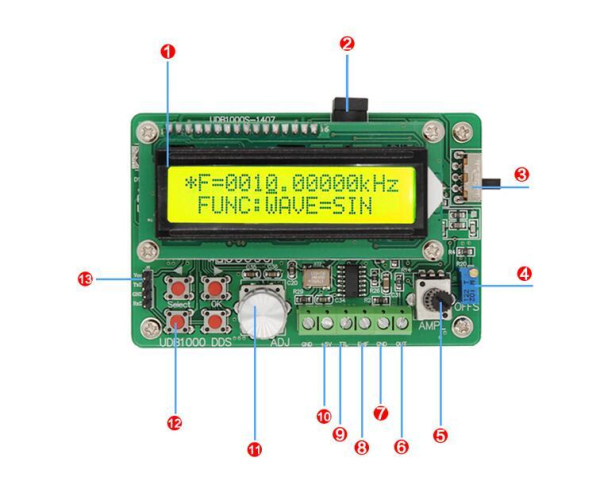

1. Pantalla LCD

2. Interfaz de alimentación DC5V

3. Interruptor de encendido

4. Potenciómetro de ajuste de polarización

5. Potenciómetro de ajuste de amplitud

6. Salida de forma de onda

7.GND (tierra)

8. Entrada de medición de frecuencia externa

9. Salida de señal digital TTL

Salida de señal de 10,5 V CC

11. Botón de número

12. Botón

13. Interfaz de comunicación

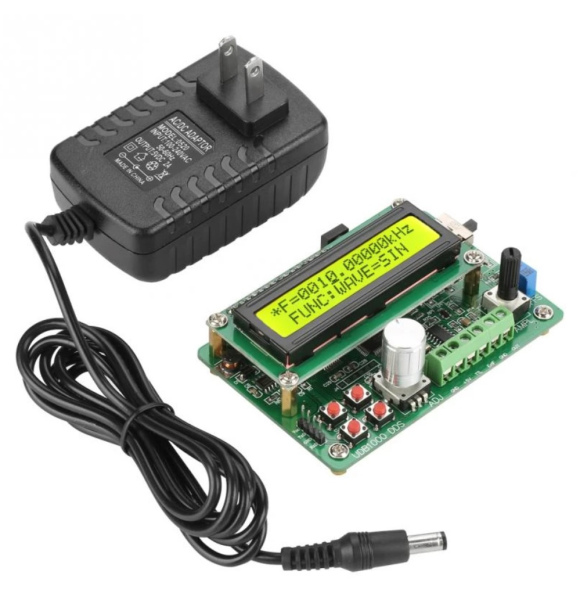

Módulo generador de señal de fuente de señal DDS serie UDB1005S 5MHz con medidor de frecuencia de 60MHz

Formas de onda de salida:Onda sinusoidal, onda cuadrada, Onda de diente de sierra y onda triangular

Amplitud de salida:≥ 9Vp-p (salida de señal, sin carga)

Impedancia de salida:50Ω ± 10%

DC offset:± 2,5 V

Pantalla:LCD1602

Rango de frecuencia:0,01Hz ~ 2MHz (UDB1002)

Resolución de frecuencia:0,01Hz (10mHz)

Estabilidad de frecuencia:± 1 × 10-6

Precisión de la frecuencia:± 5 × 10-6

Distorsión de onda sinusoidal:≤ 0.8% (la frecuencia de referencia es de 1kHz)

Linealidad Trinagle:≥ 98% (0,01Hz ~ 10kHz)

Tiempo de subida y caída de la onda cuadrada:≤ 100ns

Rango de servicio de onda cuadrada:1% ~ 99%

Rango de frecuencia:0,01Hz ~ 5MHz (UDB1005)

Amplitud:> 3Vp-p

Ventilador:> 20 cargas TTL

Rango de contador:0-4294967295

Rango del medidor de frecuencia:1Hz ~ 60MHz

Rango de voltaje de entrada:0.5Vp-p ~ 20Vp-
