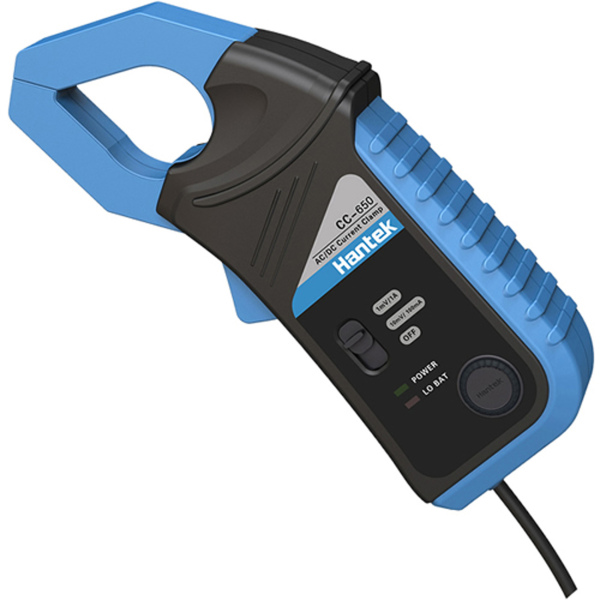

PINZA Amperimetra para Osciloscopio
MODELO CC-650
Amperaje Maximo: 650 Amperes


Rango de frecuencia CA/CC: hasta 20 kHz

Rango de medición efectivo: 20 mA a 650 a CC
Es un transductor que permite a su multímetro medir los datos actuales y habilitar su osciloscopio para medir las formas de onda actuales.
Su transductor de corriente está compuesto por permalloy y hall element, que transforma la corriente AC o DC en corriente alterna o continua. Y si se conecta a un osciloscopio con un conector tipo BNC, puede observar las formas de onda actuales; si se conecta a un multímetro con un conector tipo banana, puede obtener los datos actuales.



Aplicación:

Medición del circuito de potencia y análisis de mal funcionamiento;
· Accionamiento del Motor del convertidor de frecuencia (u otra electrónica) medición;
· Medición de equipos electrónicos de potencia.


Características generales

Se puede medir el tamaño del Conductor: el diámetro máximo de 30mm
Indicador de batería baja: luz led roja parpadea
Rango de temperatura de funcionamiento: 0 a 50, 70% R. H.
Rango de temperatura de almacenamiento: ~ + 70-20, 80% R. H.
Peso: 290gm (típico)
Dimensiones: 178mm (H) x 70mm (W) x 33mm (D)
Características eléctricas (23 ± 5, 70% R.H. máximo)


Precisión:

DC:0 a 650A, ± (3% de lectura + 2A)
Corriente alterna (50Hz a 400Hz): 0 a 500A, ± (3% de lectura + 2A)
500A a 600A, ± (6% de lectura + 2A)
600A a 650A, ± (8% de lectura + 2A)
Impedancia de carga: 10KOhm (typ)
Salida relación:0 a 650mV (AC/DC) corresponde a 0 a 650A (engranaje 1mV/1A);
0 a 1,6 V (CA/CC) corresponde a 0 a 160 A (rango de 1mV/100mA);
